Nástěnný kryt elektrického přístroje
Platforma standardizovaného krytu pro průmyslové přístroje, PLC a řídicí systémy
Vaše obvodová deska, HMI nebo pole senzorů si zaslouží víc než jen obyčejnou krabici. Toto je pouzdro, které změní váš nástroj na produkt připravený k provozu.
🔧 Konfigurace pro váš nástroj
🏷️ OEM Private Label od 50 jednotek
📐 Vlastní výřezy pro displeje, konektory a antény
Přestaňte tomu říkat krabice. Začněte tomu říkat platforma.
Každý průmyslový nástroj - ať už je to aŘadič PLC, analyzátor kvality napájení, vzdálená telemetrická jednotka nebo vlastní brána IoT- k přežití v terénu potřebuje tři věci:
Fyzická ochranapřed prachem, vlhkostí a nárazy
Tepelná stabilitapro citlivou elektroniku
Přítomnost značkycož vašemu koncovému zákazníkovi signalizuje profesionalitu
QHECONástěnný kovový přístrojový krytje navržen jako akonfigurovatelná platforma, nikoli kontejner na zboží. Neprodáváme vám dutou skořápku a přejeme vám štěstí. Dodáváme abydlení připravené na výrobukterý se integruje s tvarovým faktorem vašeho nástroje, rozložením konektorů a tepelnými požadavky – takže se soustředíte na elektroniku, nikoli na kovovýrobu.
Od desky plošných spojů k produktu v terénu – bez bolesti hlavy při výrobě
| Vaše výzva | Jak to tento kryt řeší |
|---|---|
| Displej HMI potřebuje zapuštěný rámeček | CNC obráběné obdélníkové nebo kruhové otvory s tolerancí ±0,5 mm, hrany zbavené otřepů, připravené pro usazení těsnění |
| Kabely snímačů potřebují utěsněný vstup ze 6 směrů | Vlastní uspořádání ucpávkových desek: horní, spodní, boční nebo zadní – přizpůsobené rozteči vašeho konektoru |
| Bezdrátový modul potřebuje průchod antény | Předděrované anténní otvory typu SMA/N s možností vodotěsných kabelových průchodek |
| PLC generuje teplo v uzavřené skříni | Vypočítané ventilační vzory, volitelné výřezy ventilátoru se sadami filtrů IP55 nebo plně utěsněné konstrukce s přirozenou konvekcí |
| Vaše značka musí být v popředí | Laserem leptané logo na dveřích, sítotisková čísla modelů, práškový lak na zakázku, který odpovídá paletě vaší značky |
| Zákazník vyžaduje certifikaci pro více trhů | IEC 62208, CE, norma RoHS; Pro nasazení v Severní Americe jsou k dispozici cesty UL 508A a CSA |
Co nám říká fotografie – a co kromě toho navrhujeme

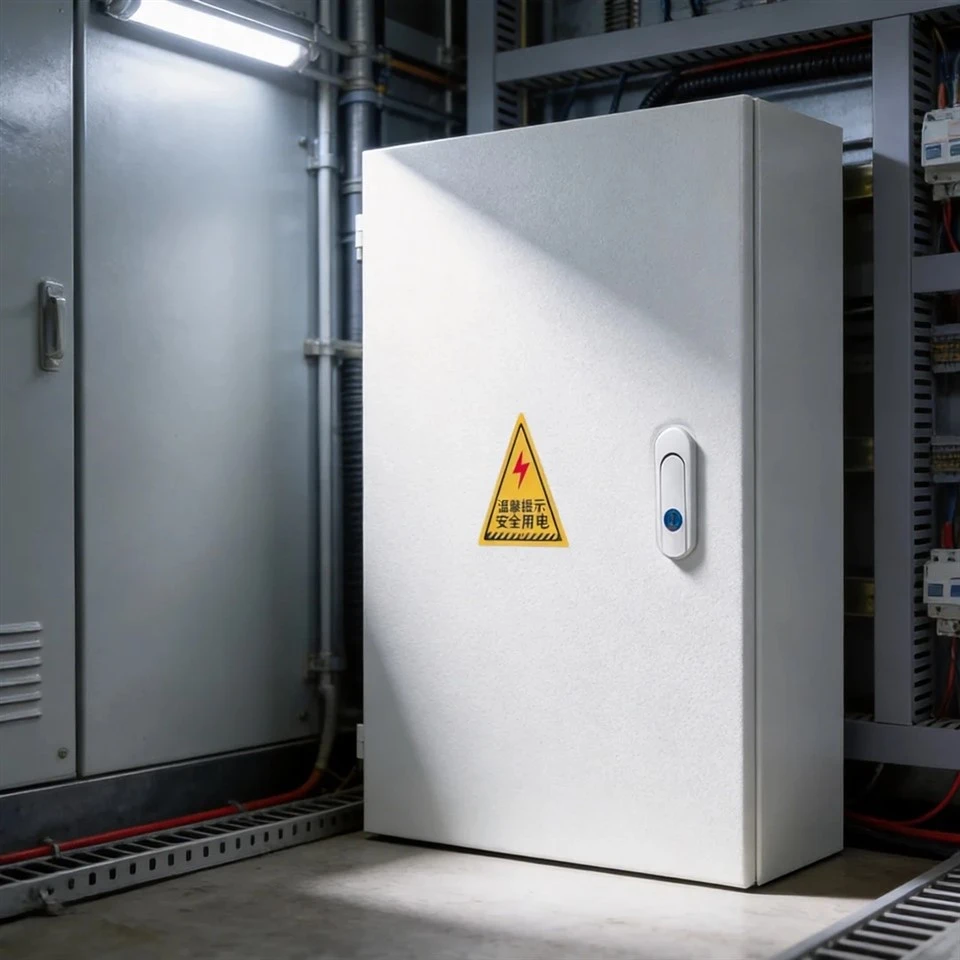

Obrázek, který jste nahráli, ukazuje čistý, profesionální nástěnný přístrojový kryt v aktivní elektrické místnosti. Zde je inženýrská logika za každým viditelným detailem:
| Vizuální detail | Funkční inženýrství |
|---|---|
| Hladký, nepřerušovaný povrch dveří | Ideální plátno proMontáž HMInebobranding- žádná žebra, průduchy nebo výstupky, které by narušovaly instalaci displeje nebo viditelnost loga |
| Trojúhelníkový výstražný štítek (ISO 7010 W012) | Standardní označení elektrického nebezpečí; dodávámevlastní bezpečnostní štítkyv jakémkoli jazyce nebo standardu shody (OSHA, ANSI Z535, IEC 60417) |
| Elegantní zapuštěná klika dveří se západkou | Ovládání jednou rukou pro techniky v rukavicích;upgrady zámku na klíč nebo visacího zámkuk dispozici pro aplikace odolné proti neoprávněné manipulaci |
| Čistý boční profil, žádné vnější panty | Design skrytého pantu- Udržuje štíhlé projekce stěny a zabraňuje nebezpečí zachycení v úzkých chodbách |
| Instalace na úrovni podlahy vedle kabelového kanálu | Spodní ucpávkové deskysladit se systémy podlahových kanálů; můžeme předřezat vstupy tak, aby odpovídaly šířce vašeho kabelového kanálu |
| Průmyslová epoxidová úprava pod zářivkovým osvětlením | Vysoce lesklý nebo strukturovaný práškový lakopce; UV-stabilní pro vnitřní i venkovní kryty přístrojů |
Specifikace pro integraci přístroje
| Specifikace | Podrobnosti |
|---|---|
| Typ krytu | Nástěnný kovový kryt přístroje / kryt ovládacího panelu |
| Materiál těla | Standardní ocel válcovaná za studena (1,2 mm–1,5 mm); nerezová ocel 304/316 volitelně |
| Design dveří | Jednodveřové, bezešvé přední; volitelné průhledné polykarbonátové okénko pro viditelnost HMI |
| Montáž | Vnější štěrbinová oka pro instalaci do betonu, zdiva nebo sloupkové stěny |
| Hodnocení ochrany | IP55 (standardní) / IP56 / IP65 / IP66 (vlastní) |
| Povrchová úprava | Epoxidová prášková barva, RAL 7035 (světle šedá); jakákoliv barva RAL od 50 jednotek |
| Vnitřní montáž | 35mm DIN lišta (ocel nebo hliník); pozinkovaná montážní deska (2,0 mm–3,0 mm); nastavitelné držáky hloubky |
| Kabelový vstup | Nevrtané (prázdné) nebo předděrované ucpávkové desky; Možnosti PG / NPT / metrický závit |
| Větrání | Pevné (utěsněné), žaluziové pasivní větrací otvory nebo ventilátorový výřez s filtrem |
| Možnosti uzamčení | Čtvrtotáčkový vačkový zámek, klíčový zámek, tlačítková západka, visací zámek |
| Kontinuita Země | Vnitřní PE kolík + vnější zemnicí svorka; měděná zemnicí přípojnice volitelná |
| Dodržování | IEC 62208, IEC 61439-2 (obsazeno), CE, RoHS; K dispozici UL 508A |
Tři úrovně integrace – přizpůsobení vaší fázi výroby
Úroveň 1: Developer Kit (prázdný kryt)
Holá krabice s montážní deskou a DIN lištou
Vytvoříte prototyp rozložení svého nástroje
Nejrychlejší dodání vzorku (5–8 dní)
Úroveň 2: Předprodukční ověření (připraveno na komponenty)
CNC výřezy pro vaše displeje, konektory a antény
Předem zapojené svorkovnice a zemní infrastruktura
Nainstalujete svou elektroniku; se zabýváme kovovýrobou
Úroveň 3: Produkce (plně integrovaná a značková)
Váš přístroj je nainstalován, zapojen a testován uvnitř našeho krytu
Soukromé značky: logo, číslo modelu, barva, manuál
Odešlete přímo vašemu distributorovi nebo koncovému zákazníkovi – připraveno na bílý štítek
Vytvořeno pro značky nástrojů – nejen pro dodavatele elektrotechniky
Zatímco standardní rozvodné skříně slouží dodavatelům, tato platforma skříně sloužíproduktové společnosti:
| Kdo si to objedná | Co staví uvnitř |
|---|---|
| Integrátoři automatizačních systémů | Ovládací panely PLC + HMI pro výrobce OEM strojů |
| Společnosti energetického managementu | Analyzátory kvality elektrické energie, kryty dílčích měření |
| IoT & Telemetry Startups | Edge výpočetní brány, senzorové rozbočovače LoRaWAN |
| Společnosti pro monitorování životního prostředí | Kryty analyzátoru kvality vzduchu / kvality vody |
| Značky zabezpečení a kontroly přístupu | Ovladače biometrických čteček, pouzdra přepínačů PoE |
| Distributoři zdravotnických prostředků | Monitory izolačního napájení, distribuční panely UPS |
Pokud má váš produkt desku plošných spojů, displej nebo komunikační modul, je toto pouzdro vaší nejrychlejší cestou od prototypu k výrobě.
OEM & Private Label – vaše značka, naše výroba
Fungujeme jako vašeneviditelný výrobní partner:
| OEM servis | Schopnost |
|---|---|
| Shoda barev | Jakýkoli kód RAL; texturovaný nebo lesklý povrch |
| Aplikace loga | Laserové gravírování, sítotisk, embosované hliníkové jmenovky |
| Vlastní výřezy | Okna displeje, knoflíkové dírky, LED indikační clony, anténní porty, ventilační mřížky |
| Obal | Neutrální bílý rámeček s vaší značkou; maloobchodní balení |
| Dokumentace | Vlastní instalační manuály, schémata zapojení, certifikáty shody v šabloně vaší značky |
| Sledování sériového čísla | Štítky s čárovým kódem / QR kódem propojené se záznamy výrobních dávek a testů |
| Drop-Shipping | Zasílejte naslepo přímo vašim koncovým zákazníkům s vaší zpáteční adresou |
Minimální objednávka OEM: 50 jednotek pro značkovou barvu / logo. Vlastní výřezy dostupné od 1 jednotky.
Certifikace a přístup na globální trh
| Osvědčení | Relevance |
|---|---|
| IEC 62208 | Standard prázdného krytu – základní linie pro globální přijetí |
| IEC 61439-2 | Standardní sestava nízkonapěťového rozvaděče (pokud je osazena jističi / přípojnicemi) |
| Označení CE | Přístup na trh Evropského hospodářského prostoru |
| RoHS | Omezení nebezpečných látek – povinné pro EU a ekologicky regulovaná výběrová řízení |
| IP55 / IP65 / IP66 | Ochrana proti vniknutí do vnitřního, venkovního, mycího a prašného prostředí |
| UL 508A | Průmyslové ovládací panely – dostupné na vyžádání pro severoamerické projekty |
| ISO 9001:2015 | Certifikace systému managementu kvality |
FAQ - Otázky od výrobců přístrojů
Otázka: Můžete vyříznout přesný obdélníkový otvor pro 7palcový dotykový displej HMI?A: Ano. Na CNC stroji zobrazujeme výřezy podle vašeho přesného výkresu (±0,5 mm tolerance) s odjehlovanými hranami. V případě potřeby můžeme dodat i montážní rám a těsnění.
Otázka: Z estetických důvodů potřebujeme kryt bez viditelných vnějších šroubů. Je to možné?A: Rozhodně. Náš design se skrytým závěsem a zapuštěnou západkou eliminuje vnější upevňovací prvky na čele dveří. Montážní očka jsou na bocích a vzadu, z čelního pohledu neviditelná.
Otázka: Můžete nainstalovat naše specifikované svorkovnice, napájecí zdroje na lištu DIN a chladicí ventilátory před odesláním?Odpověď: Ano – kompletní montáž panelu je naší hlavní službou. Pošlete nám svůj kusovník a výkres rozvržení; dodáváme, instalujeme, propojujeme a testujeme. Obdržíte produkt typu plug-and-play.
Otázka: Podporujete jiné než obdélníkové tvary nebo konfigurace s více dveřmi?A: Ano. Zatímco na fotografii je standardní jednodveřová krabice, vyrábíme vícekomorové skříně, uspořádání ve tvaru L a doplňky s hloubkovým nástavcem pro nástroje vyžadující záložní přihrádky na baterie.
Otázka: Jaká je dodací lhůta pro značkovou výrobu 200 kusů na zakázku?Odpověď: Obvykle 18–25 dní od schválení výkresu. První objednávky zahrnují předprodukční vzorek pro vaše schválení před úplným nasazením.
Technické srovnání: Proč tento kryt přes standardní rozvodnou krabici
| Funkce | Standardní spojovací krabice | Kryt přístroje QHECO |
|---|---|---|
| Design dveří | Ploché nebo žebrované – nevhodné pro zobrazení | Bezešvé přední čelo- optimalizováno pro HMI / branding |
| Možnost výřezu | Žádný; Třída krytí IP pro vlastní vrtání | Tovární CNC obráběnízachovává integritu IP |
| Vnitřní uspořádání | Prázdná prázdnota | DIN lišta + montážní deska + vedení kabelůpředinstalovaný |
| Tepelný design | Pouze pasivní, žádné výpočty | Navržené odvětrávání nebo nucený přívod vzduchuna základě tepelné zátěže |
| Branding | Žádný | Kompletní OEM: barva, logo, štítek, manuál |
| Cílový uživatel | Elektrikář na místě | Produktová společnost zasílající hotové zboží |
Výzva k akci – od prototypu k výrobnímu běhu
Máte nástroj. Máme zastřešenou platformu. Pojďme je kombinovat.
Krok 1:Pošlete nám rozměry vašeho přístroje, rozložení konektoru nebo ruční náčrt
Krok 2:Návrh 3D rozvržení a cenovou nabídku vracíme do 24 hodin
Krok 3:Schválit vzorek; vyrábíme vaši značkovou výrobní sérii
