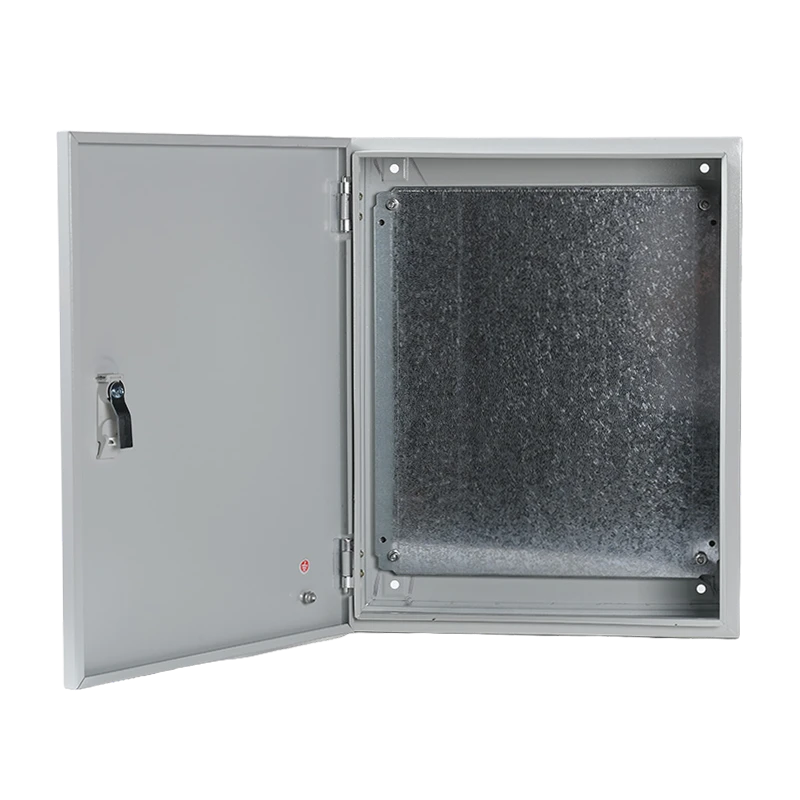

Nástěnná kovová elektrická rozvodná krabice
Vytvořeno pro skutečné pracovní místa. Nejen katalogové stránky.
Vaše kabely jsou již v přihrádce. Vaše zeď je betonová. Vaše časová osa je včera. Toto je kryt, který se ve skutečnosti hodí ke stěně, odpovídá zásobníku a je připraven k ukončení.
📐 Nahrajte rozvržení stěny – kreslete za 8 hodin
📦
⚡ Hromadná nabídka pro 50+ jednotek
Problém: Většina „standardních“ krabic není stavěna pro skutečnou instalaci
Pokud jste zvládli projekt elektroinstalace, znáte mezi tím mezeruco katalog slibujeaco web požaduje:
| Katalogový slib | Realita pracovního místa |
|---|---|
| "Univerzální montáž" | Betonové kotvy nesedí. Krabice sedí nakřivo. |
| "Standardní kabelový vstup" | Váš kabelový žlab končí 50 mm nad krabicí. Nyní řežete kov na místě. |
| "Dostatečné větrání" | Panel je horký, protože větrací otvory směřují ke stěně. |
| "Hodnocení IP" | Při třetím otevření dveří vypadne těsnění. |
| "Včetně DIN kolejnice" | Jedna kolejnice, pevná poloha a vaše komponenty neodpovídají hloubce. |
Každý z těchto „malých“ problémů stojí hodiny. Na 200-jednotkové komerční fit-out, to jene zpoždění – je to zabiják marže.
Rozdíl QHECO: Navrženo pro instalaci, nejen pro výrobu
Tyto nástěnné kovové rozvodnice navrhujeme pozpátku -počínaje betonovou stěnou a kabelovým žlabem a směrem dovnitř ke komponentám.
1. Architektura montáže na stěnu
Vaše nahraná fotografie ukazuje přesně to, co řešíme: krabici namontovanou zapuštěnou do betonové zdi s kabelovým žlabem vedeným nad hlavou.
Drážkované vnější montážní očkana 4 rozích - horizontální nebo vertikální nastavení ±15 mm. I když jsou vaše betonové kotvy mírně mimo, krabice stále sedí čtvercově.
Zapuštěný zadní panel- sedí 10 mm od povrchu stěny, zabraňuje zachycování vlhkosti a umožňuje průchod potrubí v případě potřeby.
Možnost zapuštěné montáže- pro hotové vnitřní prostory, kde záleží na vyčnívání.
2. Integrace kabelového žlabu a vedení
Krabice na vaší fotografii je umístěna přímo pod kabelovým žlabem. To není náhodné – tak jsou zapojené moderní budovy.
Upevňovací desky s horním vstupempředděrované, aby odpovídaly standardním šířkám kabelových žlabů (50 mm, 100 mm, 150 mm)
Knockout-free zónykde nechcete díry; pevný kov, kde děláte
Vnitřní držáky pro správu kabelů- kabely vstupních žlabů se vedou dolů a končí bez křížení přes živé přípojnice
Boční větrací žaluzieumístěno pod linií tácu - proudění vzduchu bez vnikání vody shora
3. Tepelný management, který skutečně funguje
Větrací otvory na boční stěně (viditelné na vaší fotografii) jsou přesně vyraženydolů směřující žaluzie- vzduch proudí dovnitř, voda odkapává. V kombinaci s:
Vnitřní komínový efektdesign: horký vzduch stoupá a vystupuje horními větracími otvory (volitelné)
Vodítka pro rozmístění součástílaserem vyleptané na montážní desce - už žádné hádání, zda vaše vůle jističe splňují kód
Volitelný ventilátorový výřezs filtračním ventilátorem s krytím IP55 pro instalace s vysokou hustotou

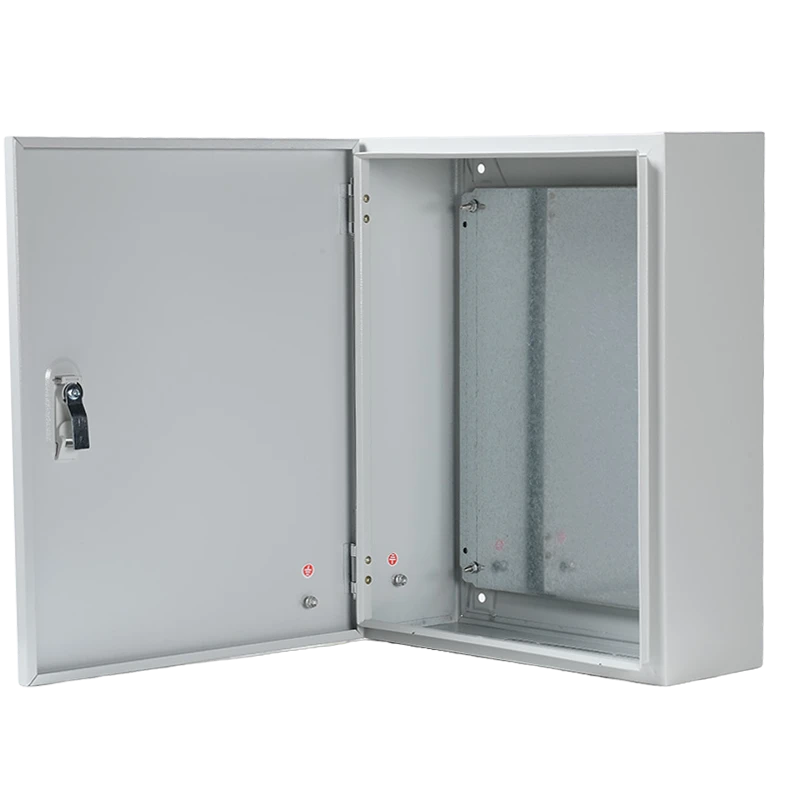

4. Dveře a přístup, které přežijí každodenní používání
Skrytý závěss 120stupňovým otevřením - nezasekává se o procházející kabely

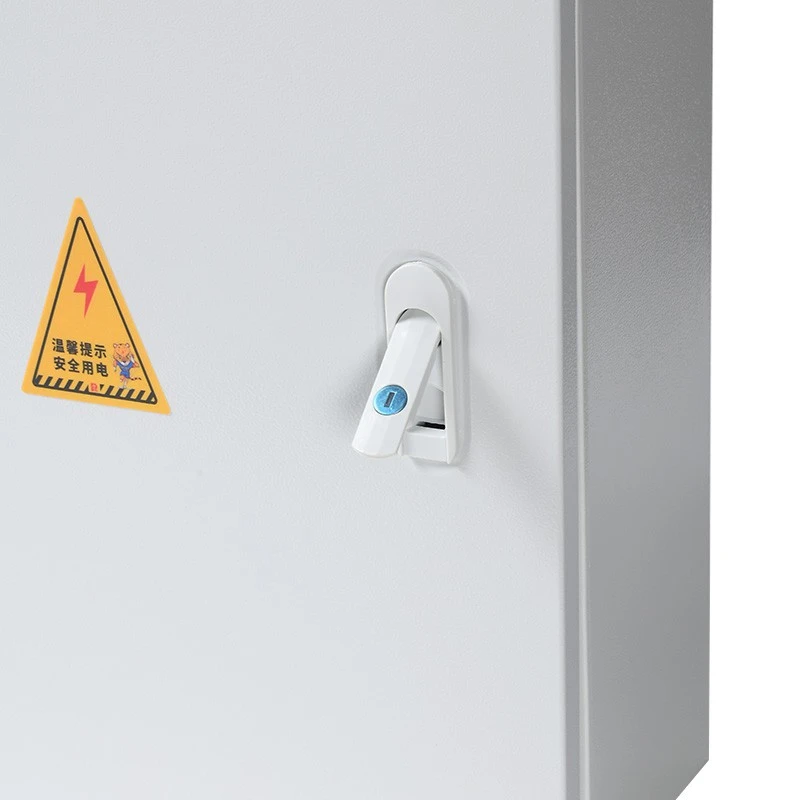

Čtvrtotáčkový vačkový zámekse sadou 2 klíčů; upgrade na visací zámek hasp pro venkovní weby
Průběžné PU těsněnílepené na zárubeň, ne na korpus - takže při demontáži dveří kvůli elektroinstalaci nevypadne
Volitelné průhledné oknopro viditelnost měřiče nebo indikátoru bez otevření krytu
Co vidíte na fotografii - a co to znamená

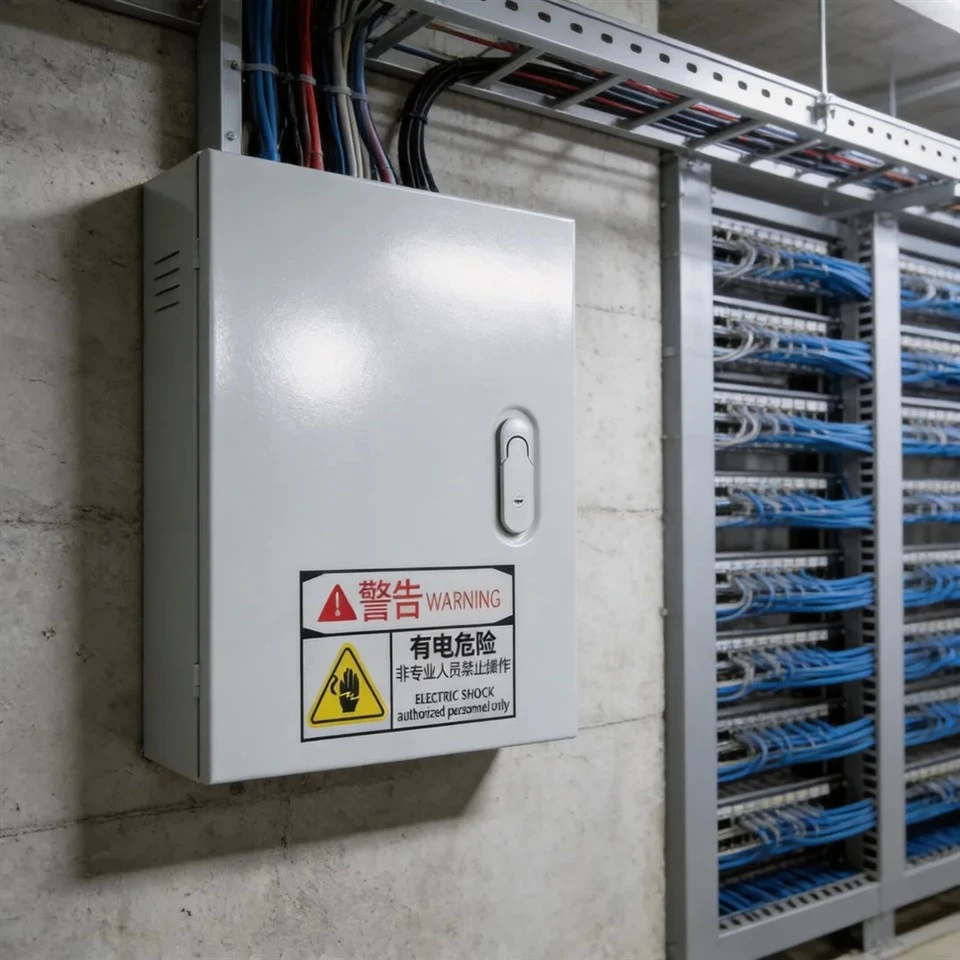

Obrázek, který jste nahráli, je učebnicová průmyslová instalace. Pojďme si rozebrat, proč tato konkrétní konfigurace funguje:
| Vizuální prvek | Inženýrské rozhodnutí |
|---|---|
| Světle šedý epoxidový nátěr RAL 7035 | UV-stabilní, nekříduje při venkovní expozici; odpovídá standardní barvě kabelového žlabu pro vizuální konzistenci |
| Dvojjazyčný výstražný štítek (čínština/angličtina) | shoda s bezpečností OSHA / IEC 60417; můžeme dodat ANSI Z535, ISO 7010 nebo vlastní bezpečnostní značení |
| Boční větrací otvory | Pasivní chlazení pro nevětrané elektrické místnosti; žaluziový design zachovává IP hodnocení |
| Montáž na zeď | Žádná mezera za krabicí - zabraňuje pronikání škůdců a vyhovuje auditům potravinářských a farmaceutických zařízení |
| Kabelový žlab přímo nad hlavou | Upevňovací deska s horním vstupem je zarovnána s ukončením zásobníku; není nutné vrtání na místě |
| Podklad betonové stěny | Těžká montážní očka rozpěrné kotvy dimenzovaná na zatížení při vytažení 50 kg+ |
Materiál a povrchová úprava – v souladu s prostředím, nikoli s rozpočtem
| Stupeň | Materiál | Nejlepší pro | Dokončit |
|---|---|---|---|
| Standardní průmyslové | 1,2 mm ocel válcovaná za studena | Vnitřní komerční, suché průmyslové | Epoxidová prášková barva, RAL 7035 |
| Odolné proti korozi | 1,5mm ocel válcovaná za studena + antikorozní základní nátěr | Pobřežní, vlhké, chemické expozice | Epoxidová prášková barva, zakázková RAL |
| Námořní / potravinářská kvalita | 1,5 mm nerezová ocel 304 | Zpracování potravin, námořní, farmacie | Kartáčovaný nebo elektrolyticky leštěný |
| Extrémní povinnost | 2,0 mm nerezová ocel 316 | Pobřežní, těžké chemické, pobřežní | Elektrolyticky leštěno, pasivováno |
Nejste si jisti, který stupeň?Řekněte nám svou polohu projektu (pobřežní vzdálenost, vlhkost, chemická expozice) a my ji specifikujeme – žádný dodatečný prodej, jen správný materiál.
Vnitřní uspořádání – tři způsoby, jak dostat krabici
Prázdná skořápka
Krabice + montážní deska + DIN lišta
Zalidňujete se a drátujete
Nejrychlejší dodání, nejnižší cena
Komponenta připravena
Předvrtané pro vámi specifikované jističe / svorky
Nainstalovaná uzemňovací přípojnice a neutrální tyč
Ty drát, my ne
Plně zapojeno a testováno
MCB, RCD, svorkovnice, časovače - instalovány a zapojeny podle vašeho schématu
Tovární dielektrický test a kontrola kontinuity
Přiložte kabely, nabijte energii, hotovo
Rozsah velikostí – protože „jedna velikost padne všem“ nic dobře nesedí
| Série | V × Š × H (mm) | Typická aplikace |
|---|---|---|
| QH-Mini | 200×150×100 až 300×250×150 | Spojovací krabice, malé řídicí obvody |
| QH-Compact | 400×300×150 až 500×400×200 | Spouštěče motorů, skříně PLC, osvětlovací panely |
| QH-Standard | 600×400×200 až 800×600×250 | Rozvodné panely, elektroměrové skříně, MCB desky |
| QH-velký | 1000×800×300 až 1200×1000×300 | Hlavní rozvod, regulátory ATS, kryty měničů |
| QH-Vlastní | Jakýkoli nestandardní rozměr | Retrofit náhrady, strojní integrace |
Všechny rozměry jsouexterní. Vnitřní vůle se sníží o 30–50 mm v závislosti na nástěnném závěsu a tloušťce dveří.
Certifikace a dodržování předpisů – co chce váš inspektor vidět
✅ IEC 62208- Standard prázdné skříně
✅ IEC 61439-2- Pro smontované nízkonapěťové rozváděče (při obsazení)
✅ IP55 / IP56 / IP65 / IP66- Testováno v laboratoři třetí strany, dostupné zprávy
✅ Označení CE- Přístup na trh EU
✅ RoHS- Shoda s nebezpečnými látkami
✅ UL 508A- Průmyslové ovládací panely (k dispozici na vyžádání pro severoamerické projekty)
Každá jednotka je dodávána s:
Testovací certifikát (pro zaplněné panely)
Certifikace materiálu (pro zakázky z nerezové oceli)
Zpráva o testu IP (na vyžádání)
Balicí seznam se sériovými čísly
Balení a logistika – dorazí připravené, neopravené
| Detail | Specifikace |
|---|---|
| Individuální balení | PE rukáv + 5-vlnitá lepenka s chrániči rohů |
| Hromadné balení | Překližková paleta, páskovaná, zabalená proti vlhkosti |
| Označování | Čárový kód sériového čísla, reference projektu, pokyny pro manipulaci |
| Dokumentace | Balicí list, certifikát shody, instalační průvodce (vícejazyčný) |
| MOQ | 1 kus (vzorek) / 50 kusů (vlastní OEM se značkou) |
| Ukázka dodací lhůty | 5–8 dní |
| Průběh výroby | 12–20 days depending on complexity |
| Doprava | EXW / FOB Ningbo / CIF / DDP |
FAQ – Otázky, které si dodavatelé ve skutečnosti kladou
Otázka: Můžete přizpůsobit šířku mé stávající kabelové lávky pro horní vstup?A: Ano. Nařežeme ucpávkové desky tak, aby odpovídaly rozměrům vašeho zásobníku - 50 mm, 100 mm, 150 mm nebo na zakázku. Pošlete nám fotografii vašeho ukončení zásobníku a my krabici dokonale zarovnáme.
Otázka: Na fotografii je výstražný štítek v čínštině. Můžete dodat anglické / arabské / španělské štítky?A: Rozhodně. Tiskneme bezpečnostní štítky IEC 60417, ANSI Z535 nebo plně vlastní bezpečnostní štítky v jakémkoli jazyce. Můžeme také odeslat neoznačené, abyste mohli použít své vlastní.
Otázka: Moje zeď není plochá betonová – je to kvádr s omítkou. Budou montážní patky fungovat?A: Ano. Naše drážkové výstupky umožňují nastavení ±15 mm. Pro nerovné povrchy můžeme dodat distanční podložky nebo zadní montážní rámy. Pošlete nám fotografii stěny a my vám doporučíme správný způsob upevnění.
Otázka: Dodáváte kryt s předinstalovanými součástmi?Odpověď: Ano - jističe, proudové chrániče, stykače, svorkovnice, přípojnice. Odebíráme ABB, Schneider, Chint nebo vámi specifikovanou značku. Každý osazený panel je před odesláním továrně testován.
Otázka: Co když potřebuji nestandardní barvu, aby odpovídala značce mého klienta?A: Jakákoli barva RAL od 50 jednotek. Pod tím máme skladem RAL 7035 (světle šedá), RAL 9005 (černá) a RAL 9010 (bílá) bez minima.
Proč si dodavatelé vybírají QHECO před místními distributory
| Typický distributor | Přímá výroba QHECO |
|---|---|
| Pouze skladové velikosti | Jakýkoli rozměr, jakýkoli výřez, jakákoli barva |
| Dodací lhůta 8–12 týdnů na zakázku | Výroba 12–20 dní, vzorky za 5–8 dní |
| Žádná instalace komponent | Kompletní montáž a testování panelu |
| Obecné balení | Projektově označeno, sledováno čárovým kódem, paletováno |
| Minimálně 500 jednotek pro OEM | Privátní značka od 50 jednotek; zakázkové krabice od 1 ks |
| Žádná technická podpora | CAD výkresy, pokyny k instalaci, podpora videohovorů |
Výzva k akci – vyřešíme váš problém s montáží na zeď
Neobjednávejte si další „standardní“ krabici a věnujte dva dny jejímu přizpůsobení. Pošlete nám:
Fotka vaší stěny a rozložení kabelového žlabu
Váš seznam komponent (nebo nám sdělte aplikaci)
Vaše požadované hodnocení IP a preference materiálu
Obdržíte výrobní výkres a pevnou nabídku do 8 hodin.
